| Nuvo-7100VTC |
 |
主要特点： |
|
|
|

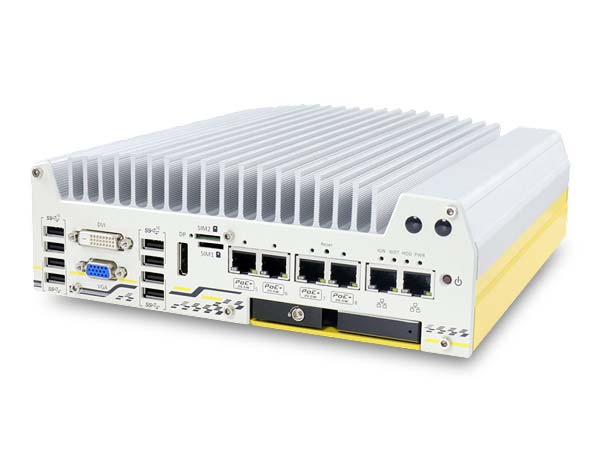

Nuvo-7100VTC强固型无风扇车载工控机搭载最新的第九代/第八代 Intel英特尔® 酷睿™处理器，具备高达八核/六核架构及支持 64GB DDR4内存，并采用功能导向和高连结性的设计，相较前代宸曜 VTC系列产品提供了更卓越多工的车载应用。
Nuvo-7100VTC无风扇车载工控机可灵活支持多种周边设备和连接端口。 Nuvo-7100VTC提供 4或 8个 802.3at PoE+供电网口，为外接设备提供达 25W功率；例如带有 M12（x编码连接器）的IP摄像机、以及面板上多个带螺丝安全锁定机制的 I/O端口：如千兆以太网卡，USB3.1 Gen1/ Gen2等，可以确保 Nuvo-7100VTC无风扇车载工控机在冲击/振动环境中仍具有强固的连接性。
对于当代车载应用而言，无线连接至关重要，Nuvo-7100VTC提供您多达 2个 M.2 B Key和 3个全长 mini-PCIe插槽以及和相应的无线模块，可用于3G/ 4G，WIFI，GPS和 CAN模块等进行车载通信。此外，Nuvo-7100VTC无风扇车载工控机还可让您选配一组通过认证的 4G通信模块，可直接与美国着名电信公司进行串联，为您节省建置时间与成本。
最重要的是，Nuvo-7100VTC无风扇车载工控机更集成了CAN总线系统、用于传感器/外部执行控制的隔离式DIO、结合智能点火功率控制和支持 8~35V宽范围的DC直流输入，并通过 E-Mark和 EN 50155铁道车载认证；Nuvo-7100VTC无风扇车载工控机兼具非凡的强固性、满足现代各种交通应用需求，是一款完美的车载解决方案。
产品规格
| 系统内核 |
| 控制器 |
采用英特尔® 第九代/第八代 CPU (LGA1151 socket, 65W/ 35WTDP)
- 英特尔® 酷睿™ i7-8700/ i7-8700T/ i7-9700E/ i7-9700TE
- 英特尔® 酷睿™ i5-8500/ i5-8500T/ i5-9500E/ i5-9500TE
- 英特尔® 酷睿™ i3-8100/ i3-8100T/ i3-9100E/ i3-9100TE |
| 芯片组 |
英特尔® Q370平台控制器 |
| 图像 |
集成的英特尔® HD 630图形控制器 |
| 内存 |
带两个SODIMM插槽，最高可支持64GB DDR4 2666/2400 SDRAM |
| AMT |
支持 AMT 12.0 |
| TPM |
支持 TPM 2.0 |
| 面板接口 |
| 以太网 |
2个千兆以太网口，芯片采用英特尔® I219及I210 |
| PoE+ |
4个IEEE 802.3at (25.5W) PoE+千兆以太网口，采用英特尔® I210
- M12 x型接口 (Nuvo-7100VTC)
- RJ45接口 (Nuvo-7104VTC)
8个IEEE 802.3at (25.5W) PoE+千兆以太网卡，采用英特尔® I210
- RJ45接口 (Nuvo-7108VTC) |
| CAN |
1个隔离CAN 2.0接口 |
| 隔离DIO |
4路隔离 DI及 4路隔离 DO |
| USB |
4个USB 3.1 Gen2 (10Gbps)接口
4个USB 3.1 Gen1 (5Gbps)接口 |
| 显示接口 |
1个VGA接口，支持分辨率1920x1200
1个DVI-D接口，支持分辨率1920x1200
1个DisplayPort接口，支持分辨率4096x2304 |
| 串口 |
2个RS232/422/485口 (COM1/COM2) ，可由BIOS设置
2个RS-232口 (COM3/COM4) |
| 音频接口 |
1个麦克风输入及1个扬声器输出 |
| 存储接口 |
| SATA硬盘 |
1个可热插拔的硬盘托盘，支持2.5"硬盘/固态盘
1个内置SATA接口，支持2.5"硬盘/固态盘，支持RAID0/1 |
| mSATA |
1个全长mSATA口 (与mini-PCIe共用) |
| M.2 |
1个M.2 2280 M key插槽 (PCIex4 Gen3)，可连接 NVMe SSD或英特尔® 傲腾(Optane)内存 |
| 扩展总线 |
| Mini PCI-E |
1个全长 mini-PCIe插槽，配备内部SIM卡(与 mSATA共用)
2个全长 mini-PCIe插槽(仅提供 USB信号)，配备内部 SIM卡槽 |
| M.2 |
2个M.2 2242 B key插槽，1个提供两个前面板可插拔 SIM卡槽，配合特定 M.2 LTE模块可支持双 SIM模式 |
| 电源 |
| 直流输入 |
1个3芯可插拔端子模块，提供8~35V直流输入(IGN/GND/V+) |
| 远端控制及状态输出 |
1个3芯可插拔端子模块，提供远端控制及电源LED输出 |
| 机械规格 |
| 尺寸 |
240 毫米 (宽) x 225 毫米 (深) x 84 毫米 (高) |
| 重量 |
3.5 Kg |
| 安装方式 |
宸曜科技专利减震支架(标配)或 DIN导轨安装(选配) |
| 环境指标 |
| 工作温度 |
-40°C ~ 70°C ** |
| 存储温度 |
-40°C ~ 85°C |
| 湿度 |
10%~90% , 无凝露 |
| 振动 |
运行状态，MIL-STD-810G, Method 514.6, Category 4 |
| 冲击 |
运行状态，MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II |
| EMC |
EN 50155 (Nuvo-7100VTC),
E-Mark (Nuvo-7108VTC)
CE/FCC A类，参照 EN 55022 & EN 55024 |
* 想要在65W CPU配置下运行i7-8700，工作温度最高不可超过50℃，且如果长时间持续负载运行可能出现热节流。用户可以在BIOS中配置CPU电源，以获得更高的操作温度。
想要在零下温度运行，需要宽温硬盘或固态硬盘。
|
