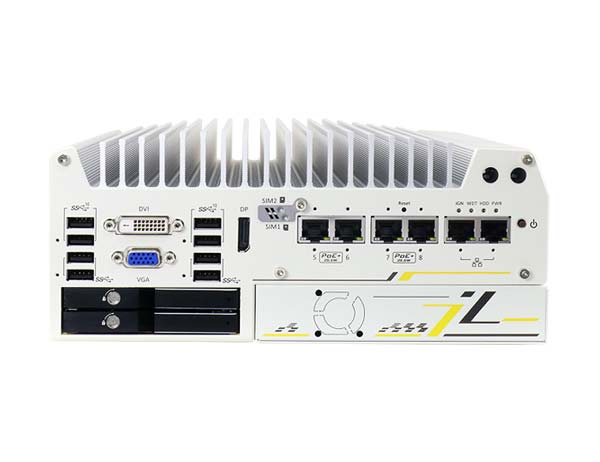

| Nuvo-7250VTC |
 |
主要特点： |
- 支持第九代/第八代 Intel英特尔® 酷睿™ i7/i5/i3 LGA1151插槽式CPU
- 提供 4或 8个支持 M12或 RJ45接口的 802.3at PoE+端口
- 用于车载通信的板载隔离 CAN总线
- 4通道隔离 DI及 4通道隔离 DO
- 2个可热插拔的 SATA HDD托盘，支持RAID 0/1
- 2个 M.2 B键和 3个全长 mini-PCIe插槽
- 8~35V宽范围直流输入，内置车载点火控制
- 专利的超级电容不间断电源模块
- 通过 E-Mark和 EN 50155铁道车载认证
|
|
Nuvo-7250VTC是一款强固型车载工控机，搭载 Neousys宸曜科技先进的超级电容不间断电源模块。支持 Intel英特尔®第九代/第八代 Core™处理器、64GB DDR4内存，相较前代的车载工控机性能更提升了 50%以上。
Nuvo-7250VTC搭载的不间断电源模块可提供 2500瓦/ 秒的超级电容量，以维持系统能在意外停电时安全关机。Nuvo-7250VTC车载工控机提供多种周边设备和连接端口，包括四或八个802.3at PoE+供电网口，为外接设备提供达 25W功率的电源；或是带有 M12（x编码连接器）的IP网络摄像机、以及面板上多种配备螺丝安全锁定机制的输入/ 输出端口：如千兆以太网卡，USB3.0和USB 3.1等，可以确保车载工控机在震动/ 具冲击的环境中仍具有强固的连接性。而在内部功能扩展方面，Nuvo-7250VTC车载工控机提供 2个 M.2 B键和 3个全长 mini-PCIe扩展插槽，可用于3G/ 4G，WIFI，GPS和 CAN模块等载无线通信系统。
除此之外，Nuvo-7200VTC车载工控机还提供您一组通过美国电信公司认证可选配的 4G蜂巢式网络模块，可直接与电信网络串行通讯，为您节省建置时间与成本。最重要的是，Nuvo-7250VTC还具备专用于车载通信的独立 CAN总线、用于传感器/外部执行控制的隔离式DIO、结合点火功率控制和支持 8~35V宽范围的DC直流输入，并通过 EN 50155铁道车载认证；加上可提供保留数据资料的超级电容不间断电源模块，Nuvo-7250VTC车载工控机是各种车载应用的完美解决方案。
产品规格
| 系统内核 |
| 控制器 |
采用英特尔® 第九代/第八代 CPU (LGA1151 socket, 65W/ 35WTDP)
- 英特尔® 酷睿™ i7-8700/ i7-8700T/ i7-9700E/ i7-9700TE
- 英特尔® 酷睿™ i5-8500/ i5-8500T/ i5-9500E/ i5-9500TE
- 英特尔® 酷睿™ i3-8100/ i3-8100T/ i3-9100E/ i3-9100TE |
| 芯片组 |
英特尔® Q370平台控制器 |
| 图像 |
集成的英特尔® HD 630图形控制器 |
| 内存 |
带两个SODIMM插槽，最高可支持64GB DDR4 2666/2400 SDRAM |
| AMT |
支持 AMT 12.0 |
| TPM |
支持 TPM 2.0 |
| 面板接口 |
| 以太网 |
2个千兆以太网口，芯片采用英特尔® I219及I210 |
| PoE+ |
4个IEEE 802.3at (25.5W) PoE+千兆以太网口，采用英特尔® I210
- M12 x型接口 (Nuvo-7250VTC)
- RJ45接口 (Nuvo-7254VTC)
8个IEEE 802.3at (25.5W) PoE+千兆以太网卡，采用英特尔® I210
- RJ45接口 (Nuvo-7258VTC) |
| CAN |
1个隔离CAN 2.0接口 |
| 隔离DIO |
4路隔离 DI及 4路隔离 DO |
| USB |
4个USB 3.1 Gen2 (10Gbps)接口
4个USB 3.1 Gen1 (5Gbps)接口 |
| 显示接口 |
1个VGA接口，支持分辨率1920x1200
1个DVI-D接口，支持分辨率1920x1200
1个DisplayPort接口，支持分辨率4096x2304 |
| 串口 |
2个RS232/422/485口 (COM1/COM2) ，可由BIOS设置
2个RS-232口 (COM3/COM4) |
| 音频接口 |
1个麦克风输入及1个扬声器输出 |
| 存储接口 |
| SATA硬盘 |
2个可热插拔的 SATA HDD托盘，支持RAID 0/1 |
| mSATA |
1个全长mSATA口 (与mini-PCIe共用) |
| M.2 |
1个M.2 2280 M key插槽 (PCIex4 Gen3)，可连接 NVMe SSD或英特尔® 傲腾(Optane)内存 |
| 扩展总线 |
| Mini PCI-E |
1个全长 mini-PCIe插槽，配备内部SIM卡(与 mSATA共用)
2个全长 mini-PCIe插槽(仅提供 USB信号)，配备内部 SIM卡槽 |
| M.2 |
2个M.2 2242 B key插槽，1个提供两个前面板可插拔 SIM卡槽，配合特定 M.2 LTE模块可支持双 SIM模式 |
| 电源 |
| 直流输入 |
1个3芯可插拔端子模块，提供8~35V直流输入(IGN/GND/V+) |
| 远端控制及状态输出 |
1个3芯可插拔端子模块，提供远端控制及电源LED输出 |
| 机械规格 |
| Dimension |
240 毫米 (宽) x 225 毫米 (深) x 103 毫米 (高) |
| 重量 |
4.1 kg |
| 安装方式 |
宸曜科技专利减震支架(标配)或 DIN导轨安装(选配) |
| 环境指标 |
| 工作温度 |
-40°C ~ 70°C ** |
| 存储温度 |
-40°C ~ 85°C |
| 湿度 |
10%~90% , 无凝露 |
| 振动 |
运行状态，MIL-STD-810G, Method 514.6, Category 4 |
| 冲击 |
运行状态，MIL-STD-810G, Method 516.6, Procedure I, Table 516.6-II |
| EMC |
EN 50155 (Nuvo-7200VTC),
E-Mark (Nuvo-7208VTC)
CE/FCC A类，参照 EN 55022 & EN 55024 |
* 想要在65W CPU配置下运行i7-8700，工作温度最高不可超过50℃，且如果长时间持续负载运行可能出现热节流。用户可以在BIOS中配置CPU电源，以获得更高的操作温度。
想要在零下温度运行，需要宽温硬盘或固态硬盘。
|
